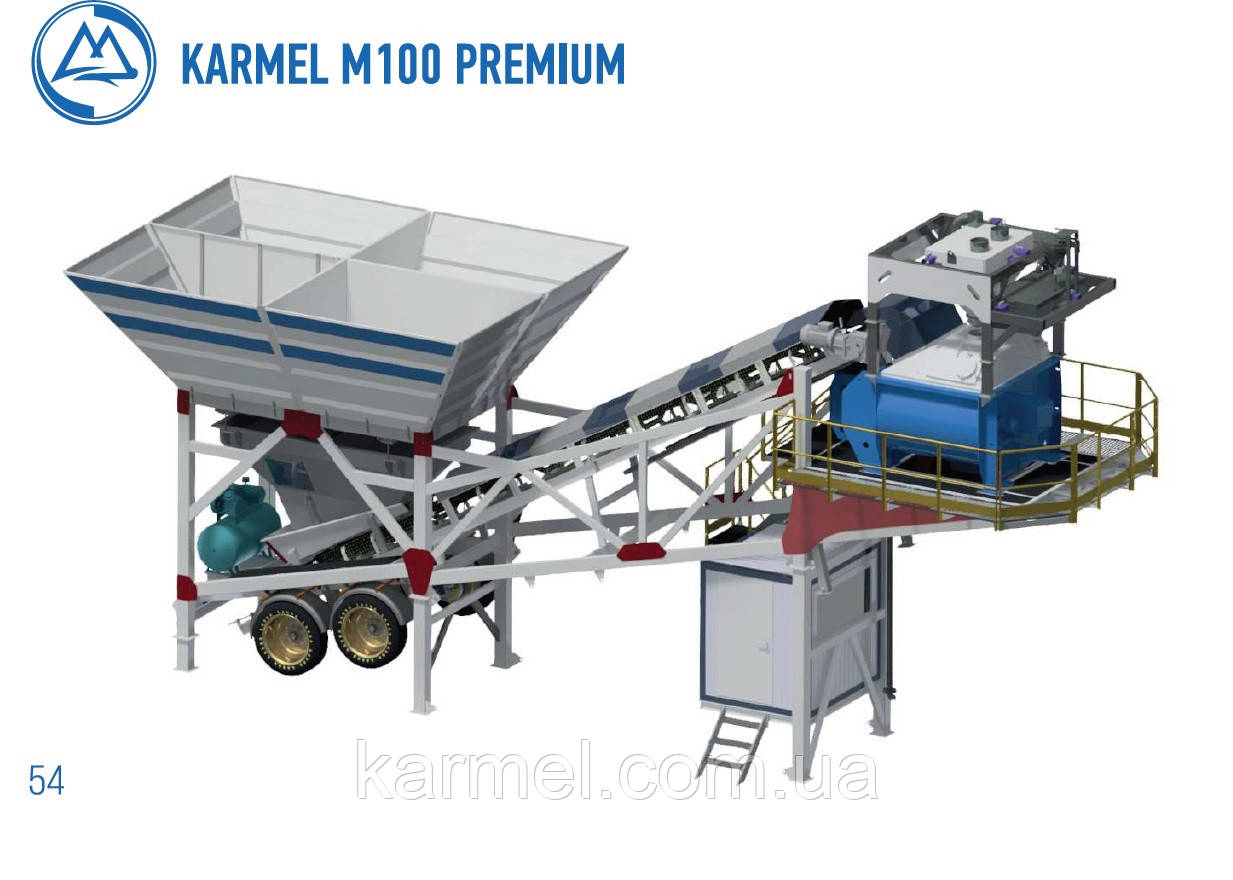

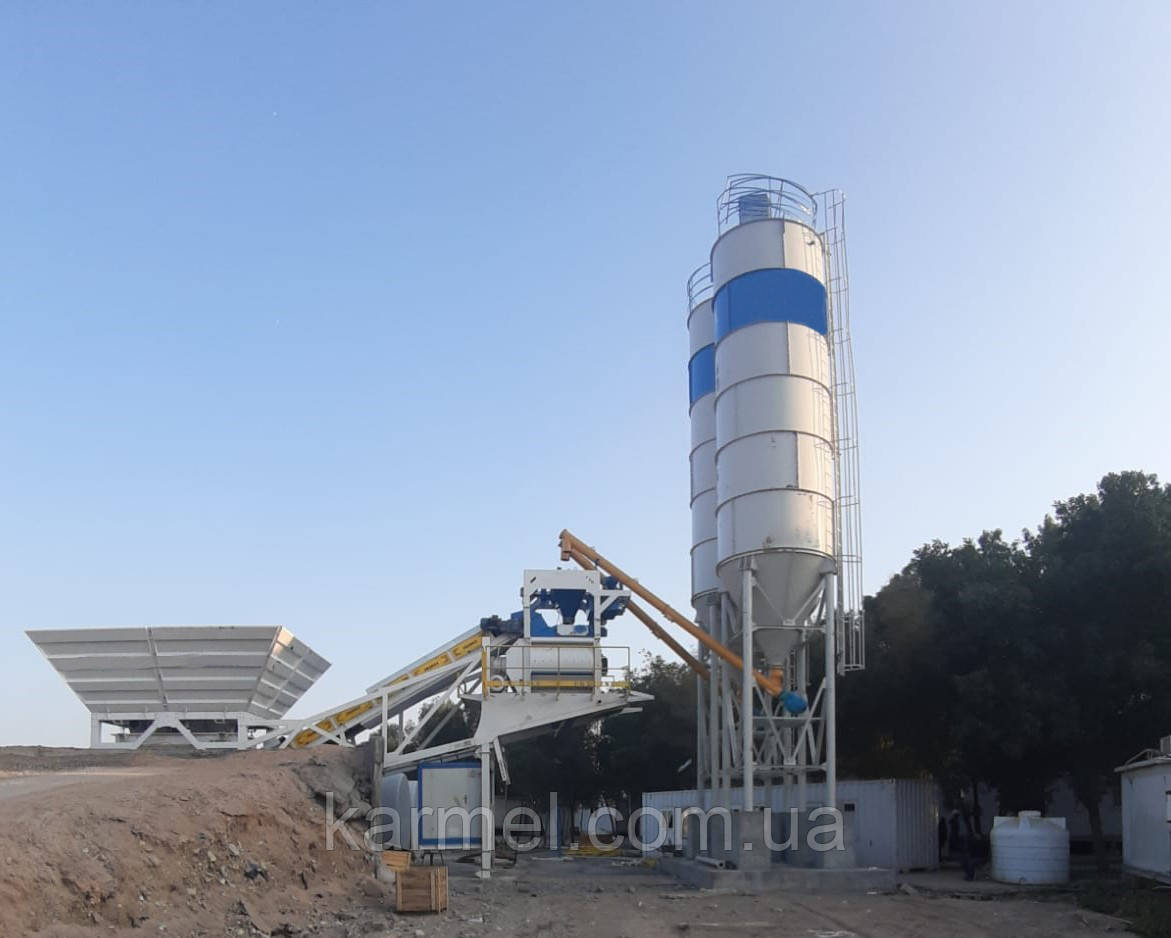

Мобільна бетоносмесительная установка на шасі KARMEL МБСУ-100 PREMIUM

Умови поставки:

Терміни дії пропозиції Терміни виробництва
Умови поставки
Форма оплати

Відповідальність покупця:

: 10 днів
: 25 днів
: Передоплата 50%, перед навантаженням 50%

• - Покупець зобов'язується на підставі наданих компанією креслень провести підготовчі роботи по облаштуванню підстави і фундаменту майданчики. Покупець, що здійснює укладання арматури і анкерних плит у відповідності з величинами, вказаними в наданому проекті.

• - Вагові гирі для калібрування дозаторів, необхідні для запуску установки і для періодичної коригування в подальшій роботі, надаються Покупцем.

• - Прокладання водопроводу з достатнім, для забезпечення установки, тиском води здійснюється Покупцем.

• - Прокладання силового електрокабелю, зазначеної потужності, до електрощита установки здійснює Покупець.

• - Покупець оплачує витрати з транспортування

• - Витрати з проживання, харчування оплачує Покупець.

• - У процесі проведення монтажних робіт Покупець надає, необхідні для монтажу

  встановлення інструменти, обладнання та підйомні механізми, необхідної вантажопідйомності.

  Гарантійні зобов'язання

• - На всі агрегати і вузли установки надається гарантія 12 місяців з дня запуску БСУ.

• - Гарантія не поширюється на транспортування і растоможку необхідної деталі. Ці

  витрати оплачує Замовник.

• - Ремонт і заміна деталей протягом гарантійного терміну не продовжують гарантійний термін

  установки.

• - За замінені деталі і виконану роботу плата не стягується.

  Випадки не попдподающие під гарантійне обслуговування.

1. 1) Неналежна експлуатація, помилки і недостатнє обслуговування.

2. 2) Поломки возникщие з-за несвоєчасної заміни зношених елементів установки.

3. 3) Несправності внаслідок стихійного лиха.

4. 4) Несправності з-за різкого перепаду електронапруги.

Монтаж/Супервізор

МОНТАЖ І ЗАПУСК УСТАНОВКИ ЗДІЙСНЮЮТЬ ФАХІВЦІ КОМПАНІЇ

Для монтажу та запуску установки компанія виробник надає 1 фахівця супервізора терміном не більше ніж на 10 днів.

__________________________________________________________________________________

ВИРОБНИЦТВО

__________________________________________________________________________________

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ БЕТОНОСМЕСИТЕЛЬНОЙ УСТАНОВКИ

Тип установки Продуктивність Обсяг змішувача
Загальна потужність мотора Напруга/частота

ОСНОВНІ ОСОБЛИВОСТІ

: Мобільний тип бетонної установки з двухвальным змішувачем
:100 m3/год готового бетону
: 3000/2000 л (2m3 готового бетону)
: 117 кВт стандартне значення. Може змінюватися в залежності від екіпірування. : 380В/50ГЦ стандартне значення

__________________________________________________________________________________

ОСНОВНЕ НЕСЕ ШАСІ

Оснащене платформами обслуговування, поручнями огорожі і сходами у відповідності з нормами ISO і CE.

Виконано у відповідності зі стандартами EN 10219-1 з профілю квадратного поперечного перерізу та профілю NPU (матеріал: S 235 JR). Двохосьовий шасі з 4 колесами, з ресорною системою підвіски розрахованою на вантажопідйомність 20 тонн.

ПЛАТФОРМА І ПОРУЧНІ

Поручні:

Спроектовані відповідно до вимог безпеки. Висота поручнів 1100 мм від платформи, максимальне навантаження не менше 125 кг

Настил Платформи:
Складається з оцинкованих решіток

__________________________________________________________________________________

БУНКЕР ЗАПОВНЮВАЧА І СТРІЧКА ДОЗАТОР ЗАПОВНЮВАЧА Бункер заповнювача:

Обсяг
Кількість секцій Пневмоциліндр Пневмоклапан Масловлагоуловитель Вібратор Конструкція корпусу

Товщина заліза
12 mm.
Барабани Підшипники барабана

БУНКЕР ДОЗАТОР:

Продуктивність Тензодатчик Товщина стінок Вібратор Пневмоциліндр Пневмовентиль

: 50 m3
: 4х12.5
: 4шт. 80x250 PEMAKS-FMS
:1/4 AIGNEP (Італія)
: AIGNEP (Італія)
:2 шт з силою удару 200 кг
:Трапеціедальної форми стійкою до ударів і

вигину.
:Воронка 5 мм, верхні кришки 4 мм, кришка вивантаження

:Провідний барабан має гумове покриття. : З тавотницами для змащування SNH 511-513

: 4200кг
:4x2000 кг ZEMIC-KELI
:Весь корпус з 5 мм заліза :1 шт з силою удару 200 кг
:2 шт 100x160mm
:1/4 AIGNEP (Італія)

Заповнювач не зважується на стрічці, а дозується в спеціальному бункері.
Такий метод зважування підвищує продуктивність установки на 10-
15%, так як стрічка подачі на відміну від стаціонарних установок працює безперервно

СТРІЧКА ПОДАЧІ ЗАПОВНЮВАЧА:

Розміри Електродвигун, Редуктор
Стрічка транспортера ребристою поверхнею

: 1000x11.500 mm
: 15кВт 1500 об/хв

: Dzgm 15kw
: EP 125 10mm 4 шаровий DERBY

•  Для запобігання зворотного ковзання стрічки, у разі відключення електроживлення, редуктор оснащений системою блокування.

•  Для захисту від дощу та опадів над стрічкою облаштований захисний козирок з листового заліза

  __________________________________________________________________________________

ДВОВАЛЬНИЙ ЗМІШУВАЧ:

Виробник ТИП

Обсяг готового бетону Мотор-редуктор

Броня корпусу змішувача Лопаті валу
Інші особливості

Кришка вивантаження бетону Автоматичне змащення

:PROMAXSTAR-KARMEL
: 3000/2000 л двовальний

змішувач
:2 m3
: 2х37кВт мотор - GAMAK,

редуктор - Bonfigliolli (Італія)
: марганцовое лиття 14-16
: лиття Ni-hard 4 товщиною 35 mm : Розподільник води, кришка

розвантаження з гідравлічним. приводом, централізована

автоматична система змащування. Система безпеки кришки

обслуговування
:Гідравлічна 9 л/хв. (Італія)
: Система мастила в 6 точках марки ILC

Італія, продуктивність 2.88 м/гр, об'єм 4 кг.

Завдяки пристрою pro swich у разі відсутності змащення подається звуковий та світловий сигнал в кабіні оператора. Це дозволяє продовжити термін служби підшипників.
Завдяки прямим розподілу води на вал змішувача, запобігає прилипання цементу і бетону до валу і лопат змішувача.

Домкрат гідравлічний ручний може послужити для ручного вивантаження бетонної суміші в головний змішувач у разі відключення живлення.
Витрати на експлуатацію і обслуговування дуже низькі, змішувач і пломби прості у використанні.Ремінний шків простий у використанні і обслуговуванні. Плити внутрішньої зносостійкості легко змінюються.

__________________________________________________________________________________

Дозатори вагові

Оснащена платформами обслуговування, поручнями огорожі і сходами у відповідності з нормами ISO і CE. Ваговий дозатор цементу:

Продуктивність Тензодатчики Пневмоклапан Пневмовентиль
Привід
Перемикач положення Вібратор

: 950 кг
: 3х1000кг ZEMIC-KELI : 300mm OZB
:1/4 AIGNEP (Італія) : CP 101 OZB
:Mıc 23 OZB
:Сила удару 80кг OZB

Ваговий дозатор води:

Продуктивність : 550кг
Тензодатчик : 3Х1000кг ZEMIC-KELI Пневмоклапан : 150mm OZB Пневмовентиль :1/4 AIGNEP (Італія) Привід : CP101 OZB Перемикач положення :Mıc 23 OZB

Ваговий дозатор добавок:

Продуктивність Тензодатчик
Клапан Пневмовентиль

: 50 кг
: 100кг S типу ZEMIC-KELI : 1" з активатором TORK :1/4 AIGNEP (Італія)

__________________________________________________________________________________

СИСТЕМА АВТОМАТИЗАЦІЇ KARMEL

Грунтуючись на 20-річному досвіді і технологічних кроки лідера галузі, в 2002 році розробила власні системи АВТОМАТИЗАЦІЇ. Система автоматизації, яка має більше 18 мов і постійно оновлюється відповідно до запитів клієнтів, стала кращою системою як у нашій країні, так і у всьому світі завдяки своїм простим у використанні опцій. Вся система була проведена інженерами і постійно оновлюється відповідно до запитів клієнтів.

Сервісна мережа доступна 24/7 з акцентом на задоволеність клієнтів. Як початкові монтажні бригади, так і сервісна мережа, здатна реагувати на наступні несправності, повністю перебувають під гарантією .

Розподільні пристрої та індикатори, що використовуються в системах автоматизації , ретельно відбираються і розробляються для отримання точних і достовірних даних..

Система укомплектована пристроєм БИЛКОН, БАЙКОН або ЛАУМАС (Панель керування індикатором). Модулі ПЛК, що використовуються в системному управлінні, працюють тільки як інтерфейс.дек. Індикатори, що використовуються для вимірювання ваги, мають невеликі розміри, а також швидкий, чуйний і високоточний, високотехнологічний продукт всі кабелі управління всередині панелі управління помічені на портах. Таким чином, пошук несправностей і відстеження можуть бути зроблені більш легко. Виробництво бетону здійснюється повністю автоматично за допомогою комп'ютера. При необхідності з екрану Scada в систему можна втрутитися з допомогою миші. Система на використовуваній програмі Scada може бути спроектована за бажанням відповідно з офіційними специфікаціями і типом електростанції.

__________________________________________________________________________________

Система звітності та накладної :

Програма вирізняється своєю швидкою і надійною роботою, а також можливістю доступу до статистичної та детальною ретроспективної виробничої інформації. Вона виділяється точними і надійними варіантами звітності між щоденними щотижневими щомісячними . Найбільш кращим у виробництві бетону є докладний виробництво, рецепт, клієнт, перевізник матеріал на основі всіх видів звітів, які можуть бути отримані в деталях в бажаному грудні дат, з екрану комп'ютера або принтера. Крім того, звіт може бути розроблений за допомогою опції користувача звітності, якщо це необхідно

__________________________________________________________________________________

Система автоматизації , яка виходить на перший план з простою і зрозумілою системою дизайну, яка може бути скоригована відповідно до запитів клієнтів, що підходить для структури накладної і редагується для кожної країни.Всі входи, використовувані у виробництві бетону, можуть бути передані в систему накладної. Наприклад, лабораторні дані, такі як консистенція, міцність, клас хімічного впливу, можна побачити через систему.

Він пропонує своїм клієнтам зрозумілу систему звітності з пакетним звітом, специфічним для бетонного сектору, який забезпечує відображення усіх аргументів, що часто використовуються в бетонному секторі, таких як пропорції води і цементу, клас хімічного впливу консистенції, структура накладної та аудит електростанцій.

Надійність кількостей, що містяться у звіті якість переданого бетону і деталі введення представлені в зрозумілій формі.

Інспекція і централізована система Expert :

Автоматизація бетонного заводу розробила інтерфейс, який може контролювати всі дані без необхідності йти на електростанцію з допомогою програми дистанційного управління, реалізуючи структуру управління і контролю для своїх клієнтів. декомпозиція бетонного заводу розробила інтерфейс, який може контролювати всі дані без необхідності йти на електростанцію. Це забезпечує велику зручність для компаній з можливістю відкриття замовлень, контролю кількості запасів, своєчасної доставки вихідних постачань та контролю рецептурних конструкцій.

Миттєвий вид вирізаних накладних на центр дозволяє використовувати прозорий і швидкий механізм управління. Ви можете встановити центральну систему на свій домашній комп'ютер або на свій центральний офіс чи на свій мобільний телефон.

Система автоматизації, яка забезпечує велику зручність, особливо для компаній з декількома бетонними заводами, дозволяє дистанційно керувати і контролювати декілька підприємств, створюючи многосетевую систему. Наявність миттєвого потоку даних контролюється центром, працює бетонний завод.

__________________________________________________________________________________

Відстеження запасів може бути зроблено з центру, що дозволяє аналізувати витрати всіх матеріалів, використовуваних під час виробництва, щоденно, щомісячно або щорічно. EXPERT, розроблений спеціально для клієнтів , може бути встановлений і під наглядом на мобільних пристроях на базі Android і Iphone. Несправності, які можуть виникнути на бетонному заводі, дозволяють миттєво побачити дефіцит запасів центром і дозволяють швидко виправити будь-які збитки, які можуть виникнути.

Електричний Шафа:

Система автоматизації, розроблена системи управління розподільними матеріалами та електричні шафи повністю виготовляються инженерамив нашої компанії. Як запасні частини, так і електричні дошки, вироблені в нашій структурі, щоб швидше реагувати на запити клієнтів, виходять на перший план з надійністю і дизайном плати.

Безпека і швидка установка:

Автоматизация выделяется своей простотой установки. Менее чем за 5 минут установка может быть переустановлена на вашем компьютере. Он позволяет безопасно хранить ваши прошлые данные с помощью функции автоматического резервного копирования.

- Шифрование может быть сделано для предотвращения использования неавторизованных лиц и определения разрешенных уровней.

-Любые неисправности и предупреждения, которые могут возникнуть на электростанции, одновременно передаются оператору в аудио и видео с помощью компьютера.

-В случае неисправности, которая может возникнуть на компьютере, оператор может быть полностью или полуавтоматически производить через панель, достигнув всех рецептов в системе.

__________________________________________________________________________________

КАБИНА ОПЕРАТОРА

Размеры
Материал
Другие особенности
трансмиксера и других частей установки. Внутри кабины имеются розетки, освещение и т. п. оснащение.

: 2150x1800x2100 мм
: сендвич панели 40мм
: Кабина оснащена окнами для наблюдения за процессом заполнения

Система сжатого воздуха:
Система оснащена трубами и необходимыми элементами :

Компрессор
Италия)
Мощность мотора
Объем ресивера
Рабочее давление
Влагоуловитель
систему.
Воздушные клапаны:1/4 5-2 AIGNEP (Италия)
Рессивер :2 шт по 75 л. (вспомогательные к компрессору)

Насос для добавок:

Производительность Мотор
Тензодатчик
Клапан Пневмовентиль

Опция:

: 40 кг
: 0,75 кВт
: 100кг S типа ZEMIC-KELI : 1’’ с активатором TORK : 1/4 AIGNEP (Италия)

: 950л/мин SARMAK-AKKOMP (поршневая система производства

: 5.5 кВт
: 500л.
: 8-10 бар
: 2 шт марки AIGNEP для предотвращения попадания влаги в

Система напора воды (гидрофор):

Производительность гидрофора: 50 тон / ч SUMAK-DOMAK

Бак
Система водоснабжения Промывочная сеть Трансмиксер

: 500 л
: 3-х дюймовая стальная труба
: 1-но дюймовые барные шланги и сетевой клапан нагрузки бака : 2-х дюймовые ответвительные шланги.

__________________________________________________________________________________

Опция

Конвейер предварительной подачи инертных:

Объем приемного бункера Лента транспортера Мотор
Редуктор

обратного хода

Поворотный желоб GAMAK 0.75 кВт

Видеокамера ДУ
ТВ

: 6 m3
: 800x18.000мм
: 15 кВт GAMAK 1500 об/мин
:Dişsan (Дишсан) DG 2 200 с блокировкой

:5 mm –EV 875, редуктор YILMAZ, мотор

:Светодиодная ночного видения
:6 режимов, радиус действия 200 м.

:17’’ LED ТВ

 Сохраните рабочий ресурс колесного погрузчика
 Экономия топлива до 60% за счет использования конвейера при загрузке агрегатов  Нет необходимости в погрузочной рампе
